가스 리프트 실린더: 좌석 및 캐비닛을 위한 크기 조정, 선택, 설치 및 조용한 성능

사무실 의자용 조정 가능한 가스 리프트 실린더 : 인체공학, 안전성, 정밀한 설정

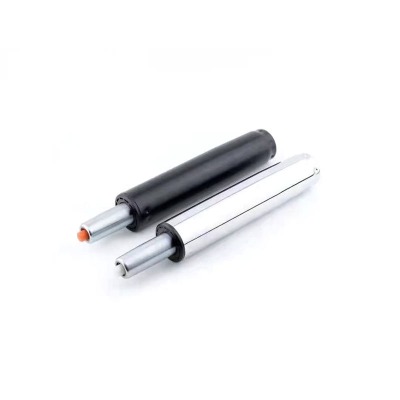

가스 스프링 또는 공압 컬럼이라고도 하는 가스 리프트 실린더는 압축된 질소에 에너지를 저장하고 작은 내부 밸브로 움직임을 제어하는 밀봉 장치입니다. 사무실 좌석에서는 조절 가능 가스 리프트 실린더 사무실 의자 사용자의 체중을 지탱하면서 부드러운 높이 변화가 가능하므로 자세를 밀리미터 수준의 정밀도로 조정할 수 있습니다. 핸들을 당기면 밸브가 잠시 열리고 피스톤 전체에 압력이 균등해져서 시트가 움직일 수 있습니다. 핸들을 놓으면 밸브가 닫히고 선택한 위치가 유지됩니다. 이 간단한 메커니즘은 크기가 적절할 경우 낮 동안의 "드리프트"를 제거하고 허리를 피로하게 만드는 삐걱거리는 엔드 스톱을 방지합니다.

인체공학적 타겟과 그것이 중요한 이유

주요 목표는 허벅지가 바닥과 거의 평행하고 발이 편평하며 어깨가 이완되었을 때 팔꿈치가 책상 표면 바로 위에 위치하도록 사용자를 배치하는 것입니다. 광범위한 인구를 대상으로 이러한 목표를 달성하려면 키가 작은 사용자와 키가 큰 사용자 모두에게 서비스를 제공할 수 있을 만큼 긴 스트로크와 사용자, 좌석 및 메커니즘의 결합 질량의 균형을 맞추는 힘 등급을 선택하십시오. 너무 강한 실린더는 낮아지는 것을 방지하고 사용자가 좌석의 무게를 부분적으로 풀 때 위쪽으로 "부유"할 수 있습니다. 너무 약한 실린더는 핸들을 당기지 않아도 천천히 가라앉습니다. 두 오류 모두 지속적인 미세 조정을 강제하고 장시간 교대 시 피로를 증가시킵니다.

주요 선택 매개변수

• 뇌졸중 — 최소 좌석 높이에서 최대 좌석 높이까지의 이동 일반적인 값의 범위는 업무용 의자의 경우 80~140mm이고 스툴의 경우 최대 200mm입니다.
• 최소 및 최대 길이 — 사용자가 어깨를 으쓱하거나 발을 늘어뜨리지 않고 가장 낮은 위치와 가장 높은 위치가 책상 형상에 맞는지 확인합니다.
• 포스 클래스 — 레버를 놓을 때 의자가 얼마나 쉽게 올라가고 얼마나 단단히 고정되는지를 설정하는 내부 압력.
• 인터페이스 기하학 - 기구의 베이스와 원뿔의 테이퍼 크기; 흔들림이나 부적절한 장착을 방지하기 위해 확인하십시오.
• 밸브 느낌과 댐핑 — 부드러운 계량을 통해 계단식 모션이나 끝 지점에서 바운스 없이 점진적인 하강이 가능합니다.

설치, 시운전 및 안전

실린더를 삽입하기 전에 결합 테이퍼를 청소하여 삐걱거리는 소리 없이 확실하게 압입되도록 하십시오. 먼저 기둥을 베이스에 삽입한 다음 의자 메커니즘을 피스톤 콘 위에 정렬하고 단단히 누릅니다. 씰을 보호하기 위해 로드 끝을 망치질하지 마십시오. 대표 사용자와 함께 의자를 전체 이동 동안 순환시켜 시운전합니다. 레버를 놓았을 때 시트가 저절로 올라가면 더 낮은 힘 등급을 선택합니다. 가라 앉으면 한 단계 올라가십시오. 보다 부드러운 움직임과 긴 밸브 수명을 위해 레버를 작동하는 동안 시트의 무게를 약간 줄이는 방법을 사용자에게 교육하십시오. 모든 실린더를 밀봉된 압력 용기로 취급하십시오. 구멍을 뚫거나 부수거나 고열에 노출시키지 마십시오.

좋은 핏을 위한 빠른 체크리스트

• 좌석 높이는 의도한 사용자 백분위수 범위를 포함합니다.
• 스틱 슬립이나 "노치" 없이 움직임이 부드럽습니다.
• 여러 사이클 후에도 베이스 또는 메커니즘 인터페이스에서 흔들림이 없습니다.
• 스트로크 끝부분은 갑작스럽다기보다는 쿠션감 있는 느낌을 줍니다.

중부하 가스 리프트 실린더 교체 : 정격 부하, 내구성 및 업그레이드 선택

사용자 수가 많거나 연중무휴 직원이 근무하거나 빈번한 공유가 이루어지는 환경에서는 중장비 가스 리프트 실린더 교체 서비스 수명을 획기적으로 연장할 수 있습니다. 표준 장치와 비교하여 견고한 실린더는 일반적으로 더 두꺼운 압력 튜브, 좌굴 저항을 위한 더 큰 직경의 로드, 더 높은 하중과 더 많은 사이클을 위해 고안된 씰을 사용합니다. 업그레이드 목표는 단순히 전력을 높이는 것이 아닙니다. 온도 변화와 고르지 않은 바닥에서 기울거나 굴러가는 측면 하중을 포함하여 더 넓은 범위의 실제 조건에서 제어된 동작과 일관된 유지력을 유지하는 것입니다.

Heavy-Duty가 성과를 거두는 곳

• 하루에도 수십 번씩 의자를 조정하는 공유 작업대.
• 씰 마모를 가속화하는 먼지와 온도 변화가 있는 산업 공간.
• 사용자가 자주 앞으로 몸을 기울이거나 가장자리에 앉는 상황으로 인해 측면 하중이 증가합니다.

표준 대 헤비듀티 — 서술 비교

표준 실린더는 더 가볍고 비용이 저렴하며 낮은 부하에서 작동하기가 약간 더 쉬워지는 경우가 많습니다. 그러나 높은 정적 또는 동적 부하에서는 인터페이스가 마모됨에 따라 점진적으로 가라앉거나 흔들림이 더 빨리 발생할 수 있습니다. 튼튼한 실린더는 서서히 내려가는 것을 견디고, 더 많은 사이클 후에도 모션을 선형으로 유지하며, 측면 하중에서도 직선을 유지합니다. 하지만 무게가 더 나가고 비용이 더 많이 들 수 있습니다. 의자가 더 가벼운 단일 사용자에게 할당된 경우 표준 장치가 경제적일 수 있습니다. 의자를 모아두거나 24시간 내내 사용하는 경우 일반적으로 내구성이 뛰어난 옵션을 선택하면 교체 및 가동 중단 시간이 줄어들기 때문에 총 소유 비용이 낮아집니다.

업그레이드 팁

• 교체 후 시트 형상을 유지하려면 테이퍼와 전체 길이를 일치시키십시오.
• 개조 전 최소/최대 시트 높이를 문서화하고 설치 후 확인합니다.
• 두 가지 힘 등급 사이에 확신이 없으면 더 낮은 것을 선택하고 대부분의 사용자에게 스트로크를 적용하십시오. 과도한 힘을 가하면 사용성이 저하됩니다.

가스 리프트 실린더 크기 차트 : 치수, 힘 클래스 및 빠른 선택

클리어 가스 리프트 실린더 사이즈 차트 사용 사례를 형상 및 힘에 매핑하여 추측을 줄입니다. 세 가지 코어 숫자는 최소 길이(압축), 스트로크(사용 가능한 이동) 및 최대 길이(압축 + 스트로크)입니다. 레버를 놓을 때 의자가 저절로 올라가거나 가라앉지 않도록 적절한 힘 등급으로 이들을 결합합니다. 베이스와 메커니즘이 스택 높이를 추가하므로 항상 차트를 시작점으로 삼고 실제 의자를 확인하여 키가 작거나 큰 사용자에게 불편한 극단을 피하십시오.

사용 사례별 경험적 매핑

• 일반 작업용 의자: 중간 힘, 100~120mm 스트로크, 표준 책상 높이에 적합한 최소 길이.
• 공유 벤치: 중간 정도의 힘, 120~140mm 스트로크로 더 많은 사용자를 수용할 수 있습니다.
• 제도용 스툴: 높은 힘, 160~200mm 스트로크와 안정성을 위한 풋 링이 결합되어 있습니다.
• 컴팩트한 좌석: 낮은 힘, 80~100mm 스트로크, 낮은 책상에 적합한 짧은 최소 길이.

예시 차트(표시 값)

차트를 효과적으로 사용하는 방법

1. 사용자 수와 책상 높이부터 시작하세요. 양쪽 끝을 덮는 스트로크를 선택합니다.
2. 일반 사용자와 의자의 균형을 맞추는 힘 등급을 선택하세요. 스스로 올라가지 않는지 확인하세요.
3. 극단적인 상황에서 무릎이나 어깨가 끼이는 것을 방지하려면 실제 가구와 비교하여 최소 및 최대 길이를 확인하세요.
4. 의자 하나를 프로토타입으로 제작하고 피드백을 수집한 후 전체 차량을 표준화하세요.

가스 리프트 실린더 스트로크 측정 방법 : 도구, 방법 및 검증

아는 것 가스 리프트 실린더 스트로크를 측정하는 방법 주문 오류를 방지하고 인체공학적 목표를 충족하도록 보장합니다. 가장 신뢰할 수 있는 방법은 의자에서 측정하는 것입니다. 막대를 완전히 삽입한 상태에서 닫힌 길이를 기록한 다음 막대를 완전히 확장한 상태에서 열린 길이를 기록합니다. 차이점은 스트로크입니다. 제거가 불가능할 경우 노출된 로드를 가장 낮은 좌석 위치와 가장 높은 좌석 위치에 표시한 다음 표시 사이의 거리를 측정할 수 있습니다. 최상의 반복성을 위해 일관된 기준점(베이스 콘 시트에서 로드 팁 또는 어댑터 숄더까지)을 사용하고 두 번 측정한 후 결과의 평균을 구합니다.

단계별 절차

1. 로드가 찌그러지거나 긁히지 않도록 보호하면서 실린더를 조심스럽게 제거하십시오.
2. 참조 평면을 식별합니다: 베이스 콘 시트와 로드 상단 또는 부착된 어댑터.
3. 완전한 압축을 보장하기 위해 가벼운 축 하중으로 평평한 표면에서 닫힌 길이를 측정합니다.
4. 완전히 확장한 다음 동일한 기준점 사이의 열린 길이를 측정합니다.
5. 스트로크 계산: 에스 = 엘 _열다 - L _폐쇄 .
6. 강성과 인터페이스 등급을 확인하기 위해 외부 튜브와 로드 직경을 기록합니다.

문장으로 비교되는 방법

메커니즘이 실제 엔드 스톱을 모호하게 할 수 없기 때문에 일반적으로 의자를 측정하는 것이 가장 정확합니다. 의자 위에서 측정하는 것이 더 빠르지만 연결 장치가 움직임을 제한하는 경우 이동이 과소보고될 수 있습니다. 캘리퍼스는 줄자보다 더 엄격한 허용 오차를 제공하지만 측정을 반복하는 경우에는 단단한 눈금자가 적합합니다. 모델 번호를 알고 있을 때 제조업체 데이터를 읽는 것이 가장 빠릅니다. 그러나 대체품이나 디자인 수정으로 인해 인쇄된 숫자가 현재 보유하고 있는 부품과 다를 수 있으므로 배치를 구매하기 전에 물리적인 점검을 하는 것이 좋습니다.

피해야 할 일반적인 함정

• 닫힌 측정과 열린 측정 사이의 기준점을 혼합합니다.
• 어댑터 또는 장식 덮개의 스택 높이를 무시합니다.
• 밸브가 부분적으로 열려 있는 동안 측정하면 판독값이 일관되지 않습니다.

캐비닛용 저소음 가스 리프트 실린더 : 소음원, 감쇠 및 장착 모범 사례

케이스워크 및 가구 뚜껑에는 조용한 가스 리프트 실린더 캐비닛용 꽝 닫는 소리, 삐걱거리는 소리, 잡담을 제거하여 인지된 품질을 변화시킵니다. 수직 시팅 컬럼과 달리 캐비닛 실린더는 다양한 각도에서 작동하고 스트로크 전반에 걸쳐 변화를 활용하므로 정렬 불량이나 크기 초과가 증폭됩니다. 소음은 일반적으로 가스 속도가 너무 높을 때의 내부 난류, 건식 로드 씰의 저속 스틱 슬립, 브래킷이나 얇은 패널의 외부 공명 등 세 곳에서 발생합니다. 해독제는 세 가지입니다. 올바른 힘으로 중간 스트로크 속도를 적당한 수준으로 유지하고, 부드러운 밸브 또는 부드럽게 닫히는 댐핑을 제공하며, 하드웨어가 공명판 역할을 하지 못하도록 방지하는 견고한 장착입니다.

조용한 작동을 위한 설계 지침

• 최대 개방 속도를 줄이려면 약간 더 낮은 힘으로 더 긴 스트로크를 선호합니다.
• 가능하면 로드 다운을 닫힌 위치에 장착하여 오일이 메인 씰을 윤활하게 하십시오.
• 삐걱거리는 소리 없이 작은 정렬 불량을 수용하려면 구형 베어링이나 폴리머 부싱 피벗을 사용하십시오.
• 엔드 스톱에서 잔류 에너지를 흡수하려면 접점에 엘라스토머 범퍼를 추가하세요.
• 10~20사이클 후에 재료가 안정되면서 브래킷을 강화하고 패스너 토크를 확인합니다.

소음 증상, 원인 및 수정 사항

시동 시 동작에서 삐걱거리는 소리가 나면 씰이 건조된 것일 수 있습니다. 막대를 아래쪽으로 향하게 한 상태에서 뚜껑을 여러 번 돌리면 침묵이 회복되는 경우가 많습니다. 캐비닛이 완전히 열릴 때쯤 "펑"하면 힘이 너무 높거나 스트로크 후반에 지렛대가 증가한 것일 수 있습니다. 모멘트 암을 평평하게 만들기 위해 브래킷을 몇 밀리미터 이동하면 프로파일이 부드러워질 수 있습니다. 동작이 정지된 후 계속해서 발생하는 덜거덕거림은 일반적으로 외부(느슨한 나사, 얇은 패널 또는 하드웨어 접촉)이므로 실린더 자체를 변경하지 않고도 브레이싱이나 개스킷을 사용하여 문제를 해결합니다.

검증 체크리스트

• 시트 씰을 열거나 닫는 과정을 최소 20회 반복합니다. 그 후 소리를 평가합니다.
• 핸들과 인접한 패널을 포함하여 전체 이동에 걸쳐 간섭이 없는지 확인하십시오.
• 피벗이 극단적인 각도로 묶일 수 없는지 확인하십시오. 바인딩은 소음을 증폭시키고 수명을 단축시킵니다.
